انواع ترموستات:

پیوند مقایسه و خرید ترموستات از فروشگاه اینترنتی کنترل پایا:

https://www.controlpaya.com/product/cat/36/ترموستات/



ترموستات ها از نظر محل نصب، نوع عملکرد، فصل سال ( یا حرارت و برودت )، نوع سنسور، رنج کاری، تعداد مراحل کار به انواع مختلفی تقسیم می شوند.

از نظرمحل نصب: به انواع اتاقی، کانالی، مستغرق و جداری تقسیم می شوند.

از نظر نوع عملکرد: به انواع قطع و وصلی و تدریجی تقسیم می شوند.

از نظر حرارت و برودت (فصل): به انواع حرارتی (زمستانی) و برودتی (تابستانی) و حرارتی-برودتی ( دو فصله ) تقسیم می گردند.

از نظر رنج یا محدوده دما: به زیر صفر و بالای صفر تقسیم می شوند.

از نظر تعداد مراحل کار: به یک مرحله ای، دو مرحله ای و پله ای(استپ کنترل) تقسیسم می گردند.

از نظر نوع سنسور: به بیمتالی، فانوسه ای، رئوستا و دیافراگمی تقسیم می شوند.

پس از معرفی انواع آن، حال به معرفی چند نوع ترموستات می پردازیم. بیمتالی، فانوسه ای، رئوستا و دیافراگمی

معرفی چند نوع ترموستات:

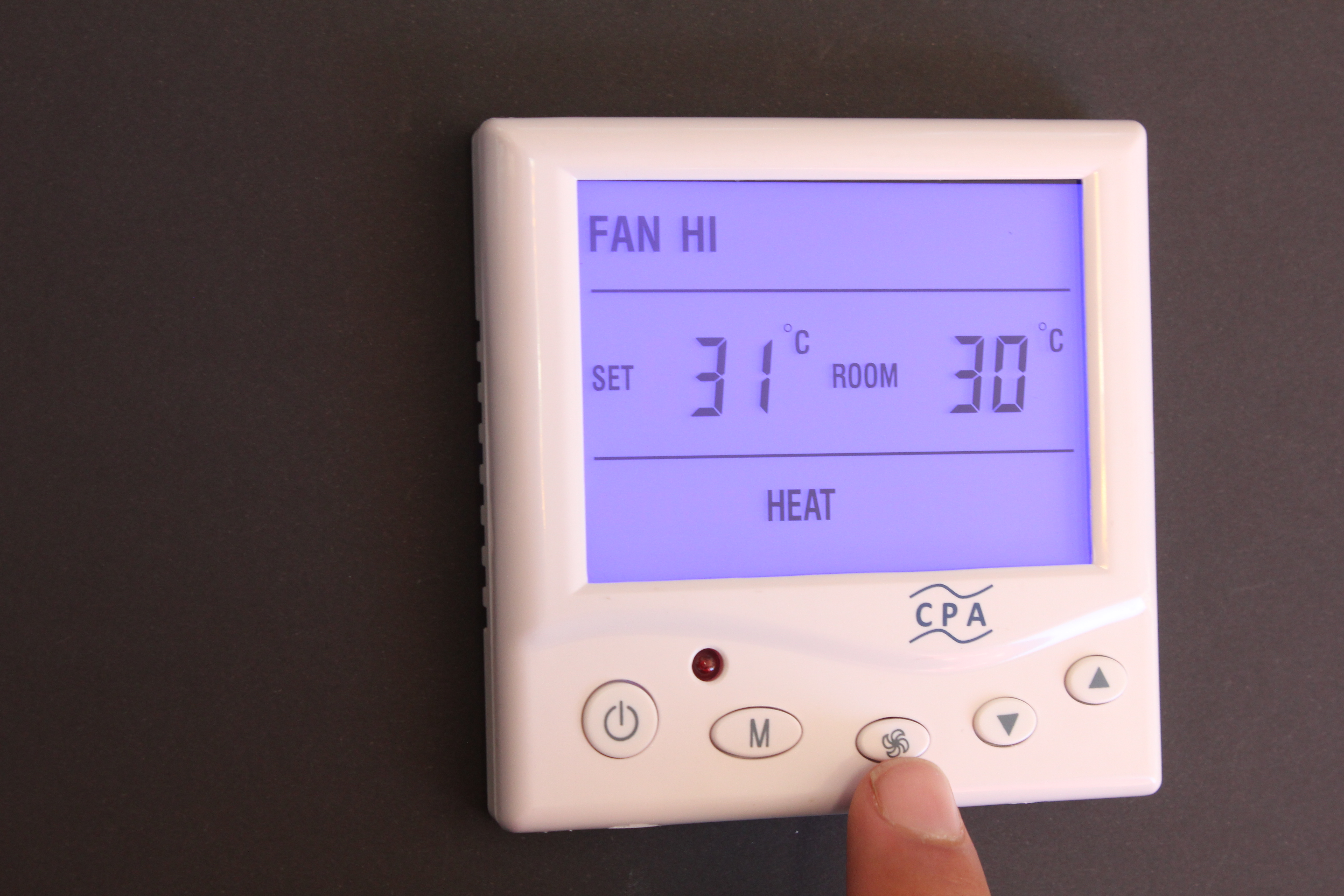

ترموستات فن کویل و بسیاری از دستگاه های تهویه سرمایشی گرمایشی

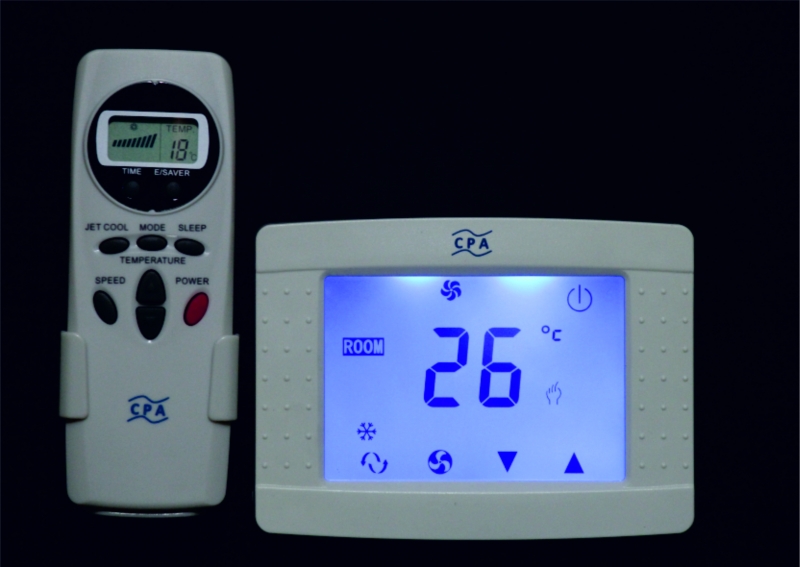

ترموستات بی سیم

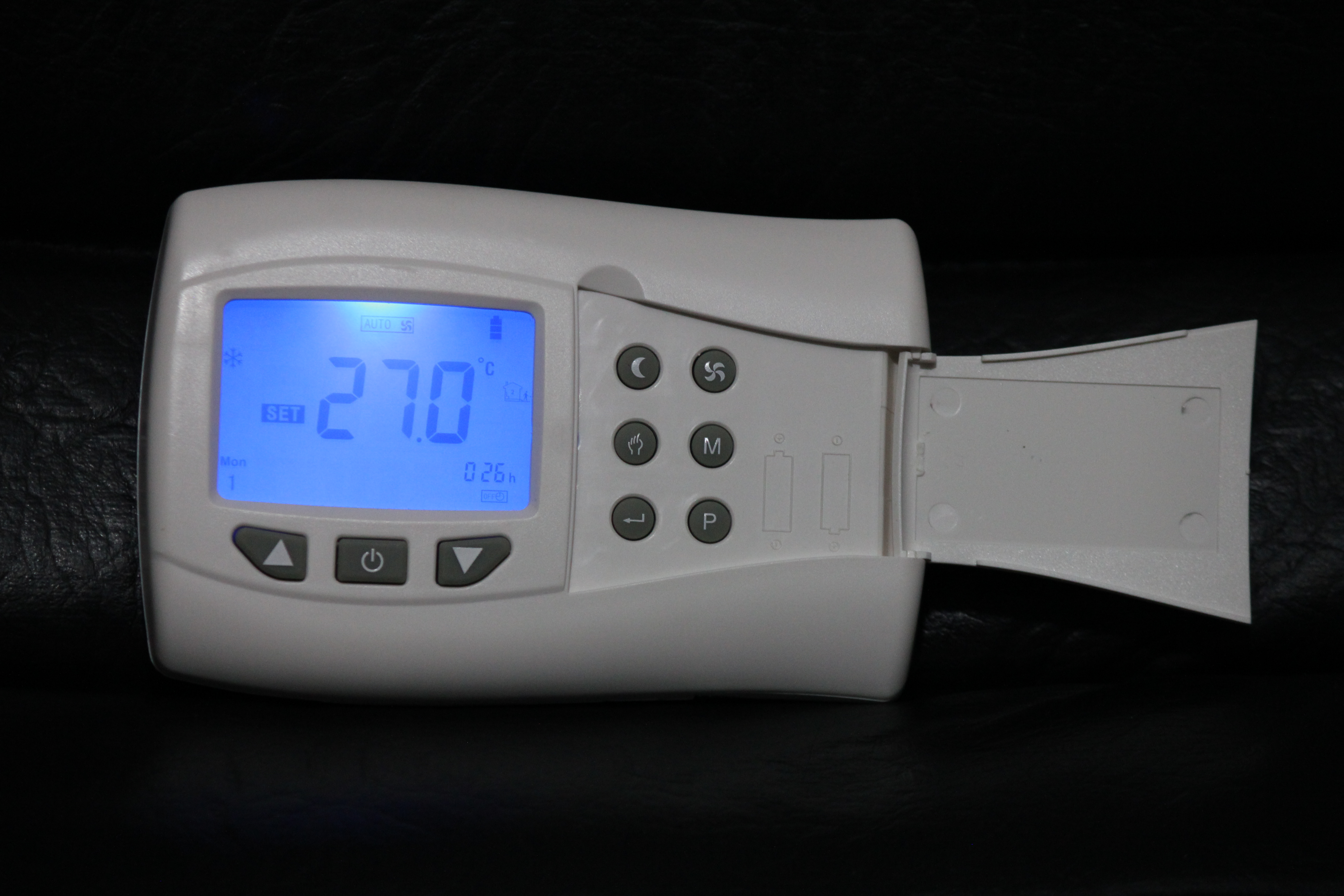

ترموستات پکیج

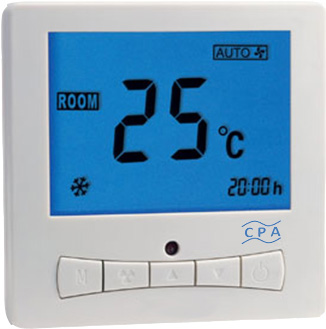

ترموستات اتاقی room thermostat

ترموستات اتاقی برای تنظیم دمای اتاق در تابستان و زمستان استفاده می شود. ترموستات های اتاقی اغلب در معرض دید عموم نصب میشوند. لذا زیبایی و لاکشری بودن و کاربری آسان آن برای مشتریان و مصرف کنندگان بسیار مهم است.

چند مقاله مرتبظ با ترموستات:

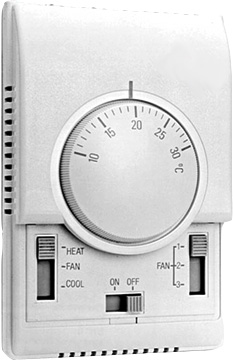

سنسور ترموستات آنالوگ اتاقی از نوع بیمتال با فانوسه می باشد.

در مدار کار فن کویل – شیر سه راهه ، کوره هوای گرم – موتور دمپر.

بعضی از انواع ترموستات اتاقی مجهز به کلید کنترل سرعت فن و یا تایمر می باشند.

طریقه عملکرد ترموستات زمستانی: 1)با کاهش دما تا حد پایین وصل می شود. 2)فن کویل روشن یا شیر سه راهه مسیر کویل را باز و مسیر بای پس را می بندد. 3) با افزایش دما تا حد بالا قطع می شود. ترموستات زمستانی با عنصر پیش بینی کننده (Anticipator) به دلیل افزایش دمای اتاق بعد از خاموش شدن فن وادامه تبادل حرارت کویل با هوای اتاق: 1) یک مقاومت با کنتاکت ترموستات سری 2) زمان قطع شدن ترموستات را جلو می اندازد 3) کاهش زمان کار، صرفه جویی در مصرف سوخت وبرق ، کاهش استهلاک. طریقه عملکرد ترموستات تابستانی : 1)با افزایش دما تا حد بالا وصل می شود. 2)فن کویل روشن یا شیر سه راهه مسیر کویل را باز ومسیر بای پس را می بندد 3) با کاهش دما تا حد پایین قطع می شود. ترموستات تابستانی با عنصر پیش بینی کننده Anticipator 1) یک مقاومت موازی با کنتاکت ترموستات. 2) در زمان قطع بودن ترموستات فضای داخلی ترموستات را گرم می کند. 3) زمان روشن شدن فن کویل را جلو می اندازد. ترموستات اتاقی دو فصله: 1) محلهایی که سیستم تهویه دو فصله دارند. 2) مجهز به کلید تبدیل حالت زمستانی به تابستانی. 3)یک مقاومت سری ویک مقاومت موازی برای عنصر پیش بینی کننده. نکات مهم در نصب ترموستات اتاقی : 1) روی دیوار داخلی نصب شود. 2) روی قسمتی از دیوار که لوله های گرمایش وسرمایش یا لوله بخاری ،... قرار دارد نصب نشود. 3) در معرض تابش مستقیم آفتاب یا شعله بخاری دیواری نباشد. 4) نزدیک چراغ روشنایی دیواری نباشد. 5) در معرض کوران هوای خارج یا توزیع کننده نباشد. 6) در ارتفاع 150 سانتی متری از کف نصب شود. ترموستات مستغرق : 1) برای کنترل دمای مایعات . 2) حساسه آن از نوع فانوسه و بالب. 3) استفاده از مخلوط گریس و براده آلومینیوم برای ارتباط بهتر غلاف بالب. 4) آکوستات دیگ به مشعل وترموستات چیلر به شیر برقی سیکل تبرید فرمان می دهد. ترموستات جداری: 1) روی لوله یا منبع توسط دو عدد بست فنری نصب می شود. 2) حساسه از نوع بیمتال یا فانوسه. 3) روی لوله صاف و عاری از زنگ زدگی باشد. 4) روی لوله برگشت دیگ نصب می شود وبه پمپ سیر کوله فرمان می دهد. 5) تنظیم آن معمولاً 5-3 درجه کمتر از آکوستات دیگ لوله خروجی آبگرم مصرفی از منبع کویلی T 6)روی منبع کویلی نصب و به شیر سه راهه یا پمپ سیر کوله فرمان می دهد. ترموستات کانالی 1) در سیستمهای هوا رسانی در کانال یا هوا ساز نصب می شود. 2)حساسه آن فانوسه وبا لب یا بیمتال. 3) فرمان به شیر سه راهه ، دمپر موتوری – کوره هوای گرم. ترموستات آنتی فریز 1) یک ترموستات مستغرق تابستانی برای محافظت چیلر از یخ زدن. 2) یک ترموستات حد که حساسه آن داخل اپراتور قرار می گیرد. 3) روی 5-4 تنظیم و کمپرسور را خاموش می کند.

شرکت کنترل پایا آماده طراحی و ساخت انواع ترموستات های دیجیتال بر اساس سفارش مشتری میباشد.

نویسنده: کنترل پایا، مهندس سید علی شبر
